執行標準：DL/T848.1-2004

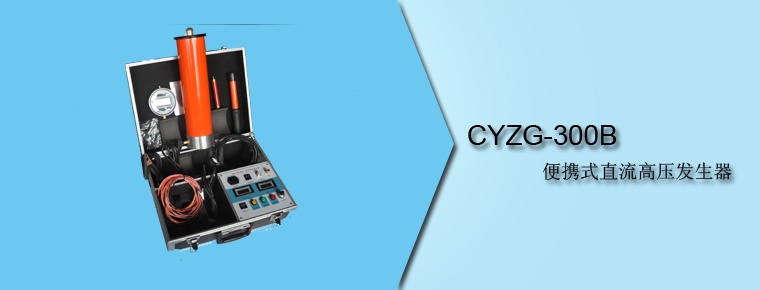

CYZG-300B 便攜式直流高壓發生器是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
采用高頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
采用電壓大反饋，輸出電壓穩定度高，紋波系數小≤1%。
全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數± 0.2kV），電流誤差±1個字。
升壓電位器零起升壓。
75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
過壓保護采用拔碼設定，一目了然，誤差±1%。
倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
折疊式撐腳，直徑面積大，穩定性能好。
CYZG-40kV一體化設計、高壓拖地電纜引出，方便現場試驗。
CYZG系列產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。
| 規格 技術參數 | 60/2 | 120/2 |
| 額定電壓（ kV ） | 60 | 120 |
| 額定電流（ mA ） | 2 | 2 |
| 額定功率（ W ） | 120 | 240 |
| 機箱重量（ kg ） | 2 | 3 |
| 倍壓重量（ kg ） | 2.5 | 4 |
| 倍壓高度（ mm ） | 400 | 500 |
| 電壓測量精度 | 數顯表±（ 1.0% 讀數± 2 個字） | |
| 電流測量精度 | 數顯表±（ 1.0% 讀數± 2 個字） | |
| 波紋系數 | ≤ 1% | |
| 電壓穩定度 | 隨機波動，電源電壓變化± 10% 時≤ 1% | |
| 過載能力 | 空載電壓可超出額定電壓 10% 使用十分鐘 最大充電電流為 1.5 倍額定電流 | |
| 電源 | 單相交流 50Hz 220V ± 10% | |
| 工作方式 | 間斷使用 | |
| 一次連續時間最長為 30 分鐘 | ||
| 工作環境 | 溫度： -10 ～ 40 ℃ | |
| 相對濕度：室溫為 25 ℃時不大于 85% （無凝露） | ||
| 海拔高度： 1500 米以下 | ||
| 帶 電 容 負荷能力 | 被試品電容量無限制 | |
| 可用 1.5 倍的額定電流充電 | ||
| 結構特點 | 環氧玻璃鋼電氣絕緣倍壓筒 | |
| 空氣絕緣、無泄漏之慮 | ||
| 操作箱特點 | 高精度 0.75UDC1mA 單觸按鈕（精度≤ 1.0% ）最適合氧化鋅避雷器試驗 | |
| 過壓保護采用撥置，一目了然 | ||
| 機箱倍壓放置一個鋁合金箱，整機一手可提 | ||
