產品概述

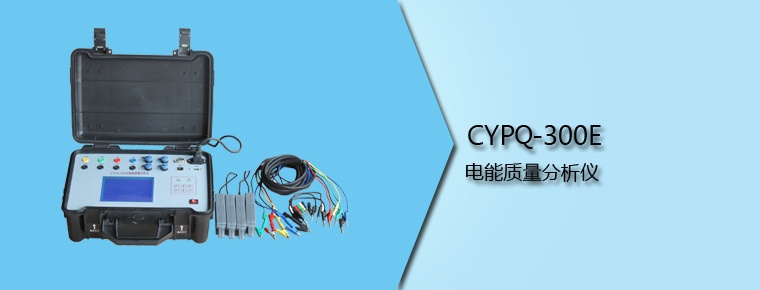

CYPQ-300M電能質量分析儀(以下簡稱CYPQ-300M)是一臺高性能的多功能電能質量測試分析儀器。采用DSP+ARM+CPLD內核，5.7寸大屏幕液晶顯示屏，使結構更緊湊，功能更強大，顯示更方便。它結合我國電力系統的特點，可滿足您現在和未來在測量方面的多種需求：諧波測試分析、電能質量綜合測試分析、功率分析。
主要用途
-
測量分析公用電網供到用戶受電端的交流電能質量，其測量分析的指標：供電頻率偏差、供電電壓偏差、供電電壓波動和閃變、供電三相電壓允許不平衡度、電網諧波 、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、視在功率、真功率因數等全部電能質量五大國標規定的參數
-
還可以進行間諧波、電壓波動、閃變，電壓驟升、驟降、短時電壓中斷、暫時過電壓、瞬態過電壓的高級監測。
-
應用小波變換測量分析非平穩時變信號的諧波。
-
測量分析各種用電設備在不同運行狀態下對公用電網電能質量的影響。
-
負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數的變化趨勢。
-
電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。
-
測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。
-
測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。
-
便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使CYPQ-300M可廣泛地應用于輸配電、電力電子、電機拖動等領域的科學研究中。
產品特點
安全可靠
-
電壓輸入采用高電壓隔離模塊(±680V、響應時間＜2μS)，電流輸入采用交電流鉗(0—50kHz,0--5Arms)使輸入信號和測量系統安全隔離。這樣不僅使CYPQ-300M在使用上安全、可靠和方便，而且大大提高了CYPQ-300M的抗干擾能力；
方便
-
便攜式結構，尺寸小、重量輕、一個人即可攜帶儀器到現場測試；內置高性能鋰電池，在無外接電源的情況下可連續工作三小時。
-
多通道、多參數、大容量、高精度等特點使GDPQ-300M具有多種用途。多通道：最多3×3個電壓通道、3×3個電流通道。多參數：可同時測量電壓、電流的基波、2-50次諧波、相位、頻率、功率、三相不平衡度、電壓偏差、電壓波動與閃變等參數；
-
強大的軟件功能，使CYPQ-300M適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平；
-
筆記本電腦與電能質量分析儀分開的結構，具有RS232和RJ45兩種接口，便于與筆記本電腦的通訊及軟件的升級換代；
-
我公司有較高水平的研究隊伍和高精度的研究測試設備，作為公司產品的技術支持單位，將熱心地向用戶提供有關電能質量測試分析與治理方面的技術咨詢及服務。
產品參數
-
頻率測量
-
測量范圍：48～52Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.
-
測量誤差: ≤0.02Hz
-
輸入電壓量程 10-480Vrms
-
輸入電流量程5Arms, 200Arms（選配）
-
基波電壓（電流）幅值 ：基波電壓允許誤差：≤0.5％F.S.；基波電流允許誤差：≤1％F.S.
-
基波電壓（電流）之間相位差的測量誤差≤0.5°
-
諧波電壓含有率測量誤差≤0.1％
-
諧波電流含有率測量誤差≤0.2％
-
基本配置
-
電能質量分析儀主機；
-
筆記本電腦（選配）；
-
電壓測試線：一套共4根；
-
交流電流鉗：3只，0—5Arms，型號為CP-2。
