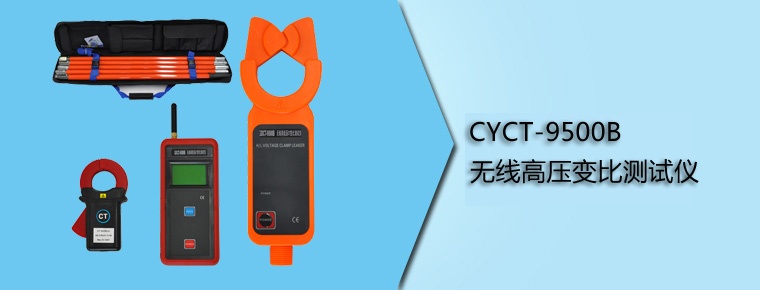

CYCT-9500B無線高低壓CT變比測試儀簡稱無線高壓變比測試儀，同時具有：高低壓鉗形電流表、高空電流遙測儀、高空漏電流測試儀、高精度鉗形漏電流表等產品的功能。
CYCT-9500B無線高低壓CT變比測試儀突破傳統結構，專為在線測量運行中60kV以下（如：10kV或35kV）的高壓電流互感器、變壓器的初級、次級電流大小、變比、相別、極性、漏電流而精心設計制造的，由專用高壓檢測儀、低壓電流鉗、主機、高壓絕緣桿、監控軟件、通訊線等組成，其無線傳送測試數據能穿透隔墻障礙，直線傳輸距離30米。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表、漏電流表使用。
電流鉗選用特殊合金，采用最新CT技術及磁性屏蔽技術，幾乎不受外界磁場的影響，確保了常年無間斷監測的高精度、高穩定性、高可靠性。
主機LCD顯示一目了然，同時具有超大存儲空間，能存儲3000組數據。
監控軟件具有在線實時監控與歷史查詢功能，動態顯示，具有最大、最小、平均值指示，具有報警值設定及報警指示功能，具有歷史數據讀取、查閱、保存、打印等功能。
|
功 能 |
高低壓電流互感器一二次回路的電流、變比、極性、相別、漏電流在線測試；變壓器兩側電流大小、變比在線測試 |
|
電 源 |
DC6V 堿性干電池(1.5V AAA×4)連續工作30小時 |
|
測試方式 |
鉗形CT |
|
傳輸方式 |
無線傳輸，直線傳輸距離30m |
|
顯示模式 |
LCD：128dots×64dots； |
|
LED尺寸 |
顯示域：44mm×27mm |
|
儀表尺寸 |
主機：寬高厚78mm×165mm×42mm |
|
鉗口尺寸 |
高壓檢測儀：φ48mm |
|
采樣速率 |
2次/秒 |
|
測量范圍 |
高壓檢測儀：0.0mA～1200A |
|
分辨率 |
高壓檢測儀：0.01mA；低壓電流鉗：0.01mA |
|
換擋 |
全自動換檔 |
|
一次回路測試精度 (23℃±3℃，80%RH以下) |
0.0mA～10.0A: ±1%±5dgt 10.0A～49.9A: ±2%±5dgt 50.0A～199.9A: ±3%±5dgt 200A～600A: ±4%±5dgt 601A～1200A: ±5%±5dgt
|
|
二次回路測試精度 |
0.00mA～10A: ±0.5%±5dgt |
|
變 比 |
3種變比顯示:(一二次回路實測電流變比；以二次回路5A的折算變比；以變壓器10kV/380V的10kV-YY的折算變比)，變比最大1：1千萬(1.0K7) |
|
數據存儲 |
3000組，按HOLD鍵保持數據并自動編號存儲（掉電或更換電池不會丟失數據） |
|
線路電壓 |
60kV以下具有絕緣外皮的線路測試或35kV以下裸導線電流測試(必須帶5節絕緣桿操作) |
|
數據保持 |
按HOLD鍵保持數據，HOLD符號顯示，再按HOLD鍵取消保持 |
|
數據查閱 |
按HOLD鍵+POWER鍵可以進入數據查閱模式 |
|
溢出顯示 |
超量程溢出功能：“OL A”符號顯示 |
|
無信號指示 |
當主機沒有收到發射信號時提示“無信號” |
|
自動關機 |
開機約15分鐘后，儀表將自動關機 |
|
電池電壓 |
當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池 |
|
儀表質量 |
主機：330g(含電池) |
|
外界干擾 |
避免特強電磁場；避免433MHz、315MHz同頻干擾 |
|
工作溫濕度 |
-25℃～45℃； 80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃； 70%Rh以下 |
|
絕緣桿尺寸 |
φ32mm，1m/節,5節 |
|
低壓電流鉗引線長 |
2米 |
|
絕緣強度/p> |
絕緣桿：AC 60kV/rms (5節絕緣桿全部連接，兩端之間) |
|
結構 |
防滴漏Ⅱ型（高壓檢測儀） |
