產品概述

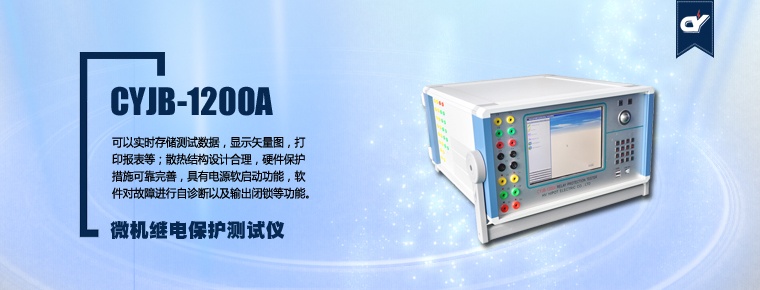

新一代CYJB-1200A測試儀設有10路開入和8路開出，方便做備自投試驗。輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，進行故障回放。可以實時存儲測試數據，顯示矢量圖，打印報表等；散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

主要性能參數

• 6相電流輸出時每相輸出（有效值） 0～30A 輸出精度 ∠0.2級（主量程內)
• 3相電流輸出時每相輸出（有效值） 0～60A
• 6相并聯電流輸出（有效值） 0～180A
• 相電流長時間允許工作值（有效值） 10A
• 相電流最大輸出功率 400VA
• 6相并聯電流最大輸出時允許工作時間 10s
• 頻率范圍（基波） 0～1000Hz

• 電流輸出 0～±10A / 每相 ，0～±60A / 6并 輸出精度 0.2級
• 最大輸出負載電壓 18V

• 相電壓輸出（有效值） 0～120V 輸出精度 0.2級
• 線電壓輸出（有效值） 0～240V
• 相電壓 / 線電壓輸出功 80VA / 100VA
• 頻率范圍（基波） 20～1000Hz
• 諧波次數 1～20次

• 相電壓輸出幅值 0～±160V 輸出精度 0.2級
• 線電壓輸出幅值 0～±320V
• 相電壓/ 線電壓輸出功率 70VA / 140VA

• 10路開關量輸入
• 空接點 1～20mA，24V
• 電位接點接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
• 8對開關量輸出 DC：220 V／0.2 A；AC：220 V／0.5 A
